验证码-图形验证篇

在软件设计中，为了防止暴力注册或爬虫爬取等机器请求，需要验证操作者本尊是人还是机器，因此催生了验证码这个设计，目前验证码已经衍生出许多的形式，包括图形验证、数学运算、点选文字、滑动拼图等，本文文章主要介绍怎么使用 Axure 来设计一个动态的图形验证码。

一、验证码外观​

验证码的外观设计大家可以各自发挥自己的创意，以下是我绘制的，仅供大家参考：

可以给大家提供几点思路：

  1. 使用识别和阅读有一定难度的字体，比如带倾斜、描边或变形的一些字体
  2. 添加干扰因素，比如线条、背景等
  3. 设置跟背景相近或相似的字体颜色

原则就是能够尽可能干扰用户对文字的识别，当然，不能让用户完全识别不出来，不然就失去了它存在的意义。

二、验证码字库​

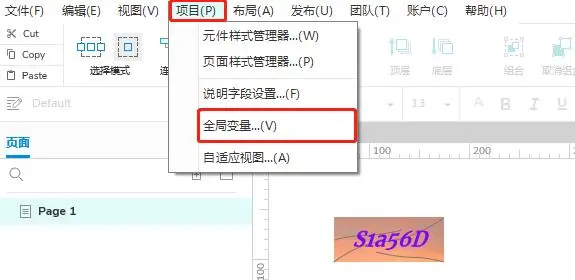

常规的图形验证码文字主要由大小写字母+数字组成，因此我们需要将所有会用到的文字放到字库中，生成的时候只需要从字库中挑选即可。为了方便调用，我们使用【全局变量】来存储字库，在 Axure 顶部菜单中找到【项目】，点开之后选择【全局变量】：

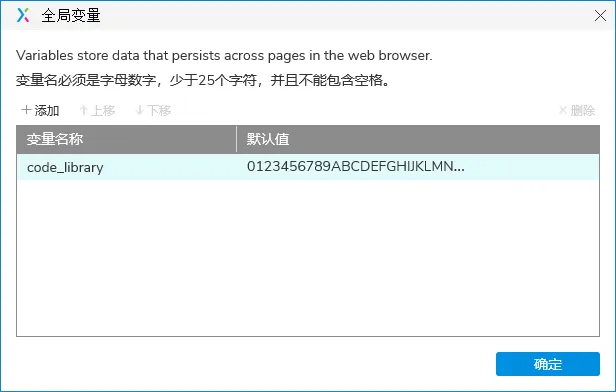

接着我们添加一个全局变量【code_library】并输入默认值，默认值是【0-9，A-Z，a-z】的所有字符：

三、验证码位数​

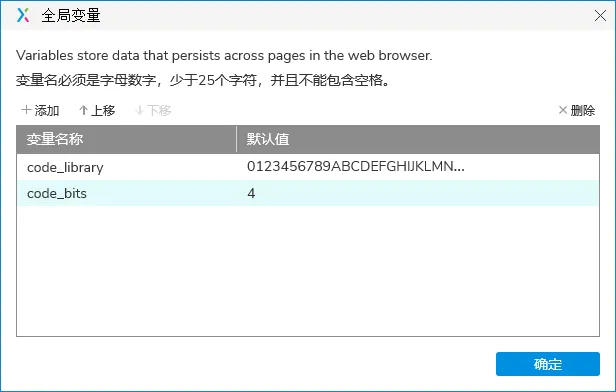

一般常见图形验证码都是4位，现在也有一些平台为了提升难度，会增加到5位或6位，为了能够灵活控制验证码位数，我们也同样通过变量来控制位数的生成，在【全局变量】中添加【code_bits】，默认值是4：

四、验证码存储​

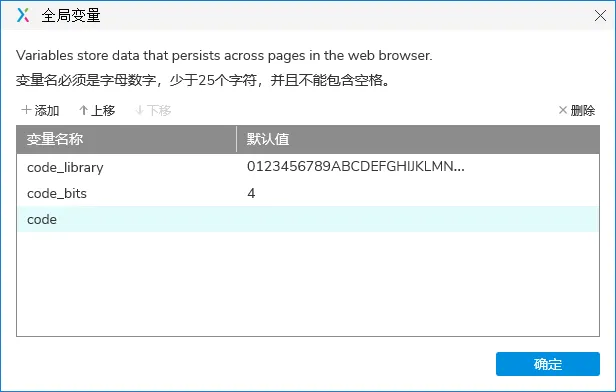

我们生成验证码的时候，并不是一下子就从字库中挑选出指定位数的验证码，而是一个一个字符挑选出来，最终组成指定位数的验证码，在挑选过程中，需要有一个变量来存储已经挑选出来的字符，所以，我们还需要一个变量，用来存储生成的验证码，在【全局变量】中添加【code】，无需默认值：

五、验证码生成器​

上文提到，我们需要按指定位数从字库中逐一挑选字符来组成验证码，也就是说，验证码的生成过程是一个循环的过程，因此，我们可以使用一个【动态面板】来作为验证码的生成器，当动态面板循环的时候，按照指定的位数从字库中挑选字符（动态面板如何循环调用可参考我之前发过的文章《【Axure 动态面板】让你的动画变成“永动机”》），所以，这里我们先在页面中拖入一个动态面板，并确保动态面板中至少有2个状态（状态中无需放置任何内容，Axure 9.0 建议将动态面板拖动到【负空间】）：

至此，我们所有的准备工作就做完了，接下来我们就来实现验证码的生成逻辑。

六、验证码生成思路​

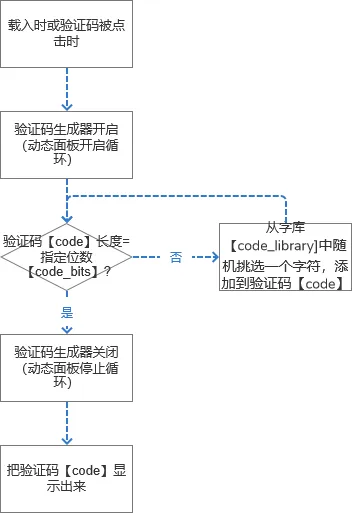

首先，我们先来拆解一下生成的步骤：

总结一下思路：

  1. 当验证码载入或被点击时，验证码生成器【动态面板】开始循环；
  2. 生成器循环时，判断验证码【code】的长度是否等于指定的位数【code_bits】，如果是，表示已经从字库【code_liabrary】中挑选出足够字符，这时可以停止生成器循环，并把验证码显示出来；
  3. 如果验证码的长度【code】不等于指定位数【code_bits】，表示还没有挑选出足够的字符，这个时候就从字库【code_library】随机挑选一个字符添加到验证码【code】中，直到字符数满足指定的位数，停止生成器循环并将验证码显示出来。

思路基本清晰了，但在动手之前，我们还需要知道这个设计中的一个难点，就是怎么从字库【code_library】中【随机】挑选一个字符，这里就会涉及到几个【函数表达式】：

  1. LVAR.charAt(index)：我们可以用这个函数来从字库【code_library】中取字符，这个函数的作用是从字符串【LVAR】中取出排在【index】位置的字符，这里需要注意，【index】的索引值是从0开始的，也就是说，index = 0 表示取出第一个字符，index = 1 表示取出第二个字符，以此类推，最后一个字符的 index = LVAR.length-1。
  2. Math.random()：我们可以用这个函数作为上述函数的索引值【index】，随机生成取值的索引，这个函数的作用是随机生成0-1的小数，如果我们要随机生成0-n的小数，我们只需要将 Math.random() 乘以 n（Math.random() * n） 就行了，这个 n 的取值需要确保在字库的长度范围内，超过字库的长度范围就会取不到值，所以 n = code_library.length-1 ( index 索引是从0开始，所以要减去1，否则当 n = code_library.length 时会取不到值。
  3. Math.floor(x)：Math.random() 生成的是小数，但LVAR.charAt(index) 中的 index 必须是整数，所以我们可以通过这个函数来对Math.random() 生成的小数进行取整，这个函数的作用是返回 x 的下舍整数，简单说就是将生成的结果，只保留整数，舍去小数部分，例：Math.floor(1.23) = 1。

所以要从字库中随机取值，完整的函数表达式就是：code_library.charAt(Math.floor(Math.random()*(code_library.length-1)))。

这下，我们可以开始动手进行配置了。

七、生成验证码​

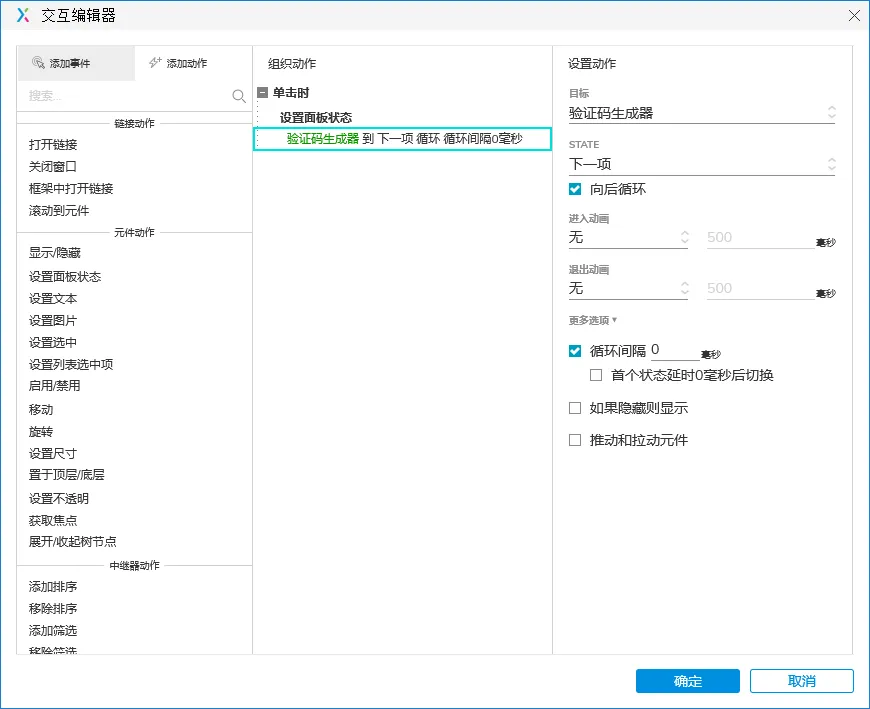

首先给验证码添加点击事件，【单击时】开启验证码生成器（动态面板）循环，循环间隔设为0毫秒即可：

接着，我们给验证码生成器添加【状态改变时】的事件，这里需要区分两种场景：

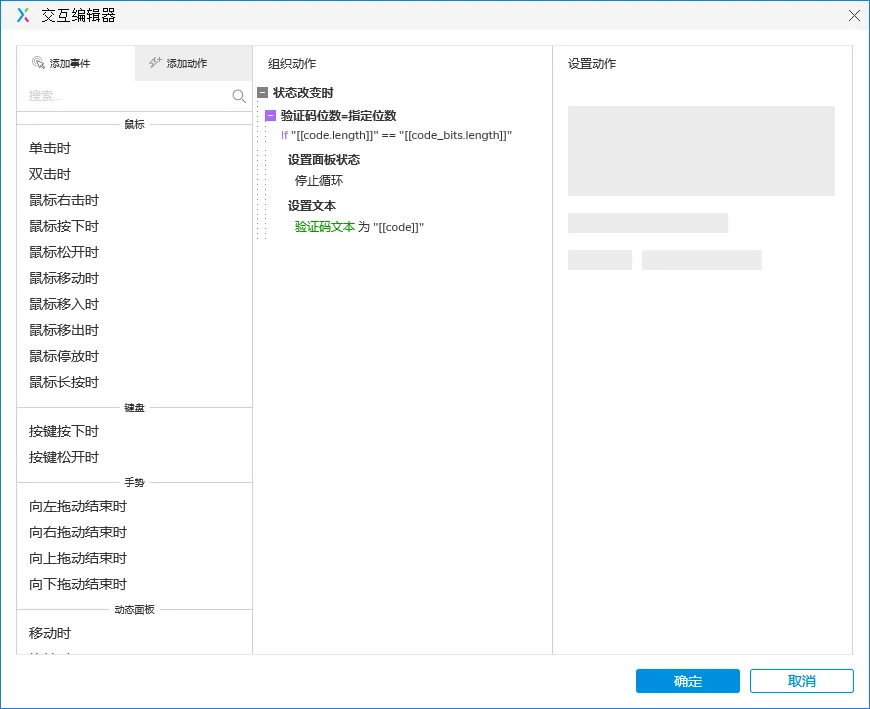

场景1：验证码位数=指定位数，表示验证码生成成功，我们只需要停止生成器循环并把验证码显示出来即可：

场景2：验证码位数≠指定位数，表示验证码未生成成功，需要从字库中随机挑选一个字符添加到验证码【code】中：

上图中后半部分的表达式上文已经解释过了，这里就不再赘述，关于为什么要在那个表达式前面加上[[code]]，这里解释一下：

假设验证码生成器循环4次，每次从字库中抽出的字符分别是1、2、3、4，如果不加[[code]]，则循环4次分别是以下4种结果：

  1. 第一次循环：1
  2. 第二次循环：2
  3. 第三次循环：3
  4. 第四次循环：4

从上面4次循环的结果可以看出，每次生成之后都会给【code】重新赋值，所以【code】永远都只会有一个数字，就会陷入无限的循环中，而在前面添加[[code]]之后，4次循环的结果是：

  1. 第一次循环：1
  2. 第二次循环：12
  3. 第三次循环：123
  4. 第四次循环：1234

因为每一次循环都会将之前已经生成的【code】拼接到新生成的【code】，再重新赋值给【code】，所以才能形成上述这种追加内容的效果，然后在第四次循环结束之后，验证码【code】长度满足指定长度，退出循环并显示验证码，接下来我们在浏览器中看看效果：

效果是对的，但是只有第一次点击有效，后面怎么点击都不会变化，哪里出了问题呢？

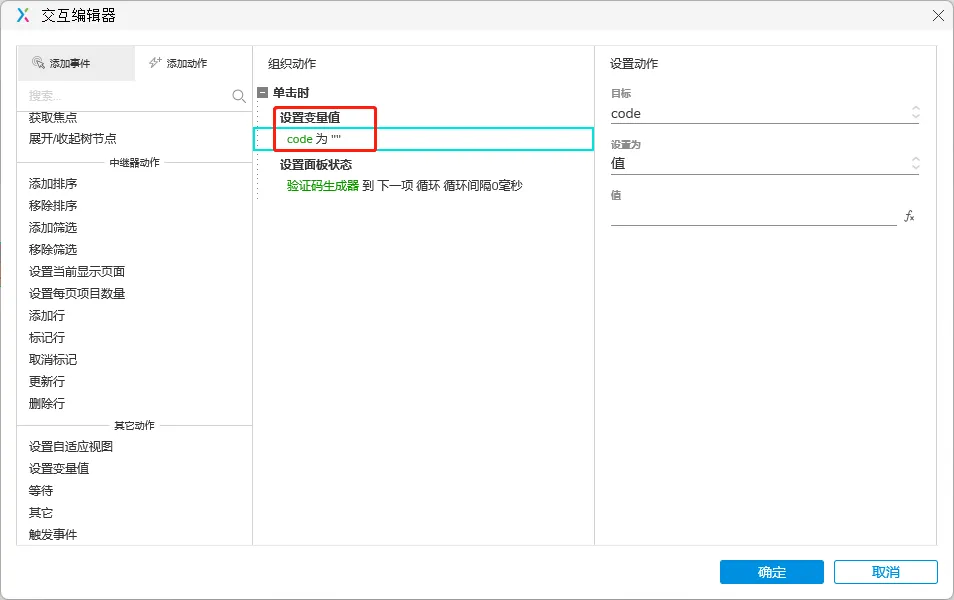

我们来分析一下，既然第一次点击能生成说明随机生成验证码的逻辑是没有问题的，那问题应该是出在判断验证码位数的那个逻辑上，原来，【code】默认是空的，所以第一次点击的时候能够正常生成，但是第二次点击的时候，因为【code】已经有值，所以不会再次生成，所以这里我们在点击验证码时，应该先清空【code】：

这样就能确保每次点击验证码时【code】都没有值，才能够正常生成，再来看看修改后的效果：

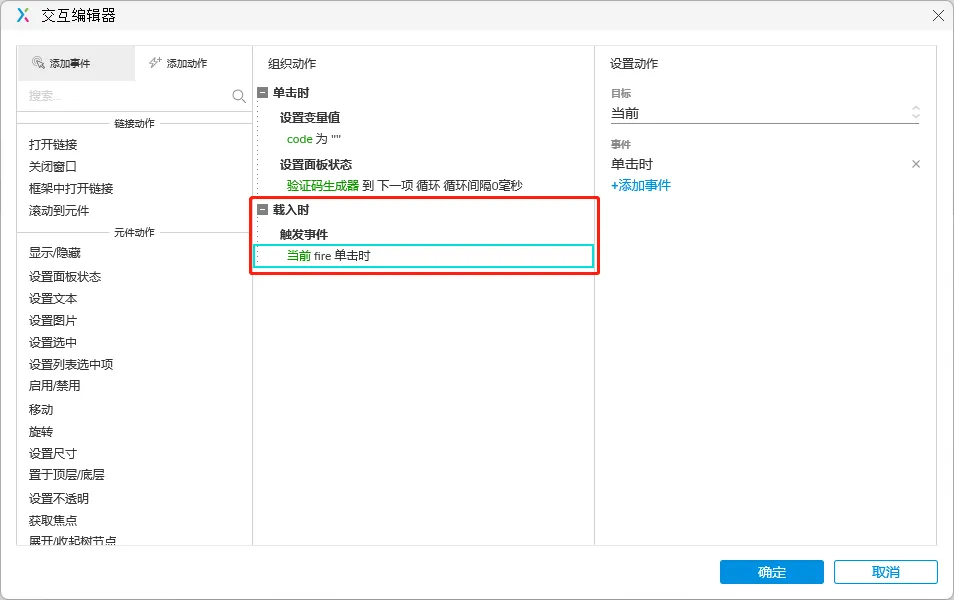

现在还有一个问题，就是验证码在载入时就会自动生成，但目前还是显示我们设置的默认文本，这里我们做个简单的优化，你可以将验证码【单击时】的事件复制粘贴到验证码【载入时】的事件中，不过这里有一种更简单的方式，就是给验证码【载入时】添加触发验证码【单击时】的事件，简单说就是在验证码载入时自动点击自身并生成：

刷新页面看看效果：

最后，来验证一下验证码位数控制的功能是否正常，将【code_bits】改为6，再看看效果：

跟预期效果是一样的，至此，全部教程结束，感谢阅读。
